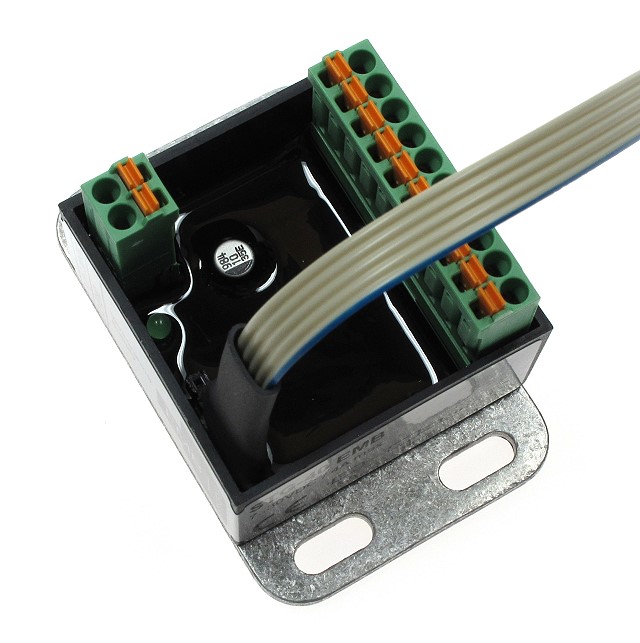

Mini-SPS mit 2 Eingängen und 3 Ausgängen
Mit einem Volumen von nur 35cm³ finden Sie in der STG-Serie 60/61 extrem kleine und stromsparende SPS.
Durch ihre freie Programmierbarkeit bietet sie vielfältige Einsatzmöglichkeiten in industriellen, automobilen und maritimen Anwendungen.
Die leistungsfähige Mini-SPS kann nicht nur aufwendige Relaisschaltungen ersetzen sondern auch komplexe Abläufe und Funktionen überwachen, steuern oder regeln.
Die beiden digitalen Eingänge können zur Abfrage von Tastern oder Schaltern verwendet werden. Die kurzschlussfesten Ausgänge können Lasten bis 1,5A (zusammen max. 4A) direkt schalten. Für höhere Lasten können externe Relais eingesetzt werden. Eine Schutzbeschaltung ist nicht notwendig, da alle Ausgänge der Mini-SPS induktive, kapazitive und ohmsche Lasten schalten kann. Alle Ein- und Ausgänge sind gegen Spannungsspitzen (Transienten) und Entladungen (ESD) geschützt.
Es können sämtliche logische Verknüpfungen zwischen Ein- und Ausgängen realisiert werden. Des Weiteren können Abfragen, Verzögerungen und Timer mit einer Auflösung von 50µs programmiert werden.
Zur Programmierung stehen leistungsfähige C-, BASIC- und Grafik-Compiler zur Verfügung, die in die frei erhältliche Entwicklungsumgebung MPLAB® von MICROCHIP® eingebunden werden können.

Merkmale

• Mini-SPS für 12V- und 24V-Systeme
• Programmierung in Basic, C oder Assembler
• Auch grafisch programmierbar (FlowCode)
• Diverse Compiler erhältlich
• Programmspeicher für über 1.000 Befehle
• Kurzschluss- und überlastfeste Ausgänge
• Programmierbare Status-LED
• 2 Digitaleingänge für Schalter oder Taster
• 3 kurzschlussfeste Ausgänge je 1,5A
• Bezugsklemmen nebenliegend
• EEPROM-Datenspeicher >40 Jahre
• ESD- und EMV-stabil (ruggedized design)
• PC-Anschluss und Diagnose mit “STG-connect”
• Komfortabler Anschluss über Federklemme
• Vibrationsfest und wasserdicht vergossen
• Großer Temperaturbereich -25..+60°C
• Mit Alu-Montageplatte
• Als OEM-Version erhältlich
• Abmessungen (LxBxH): 40 × 40 × 22 mm

Lieferumfang

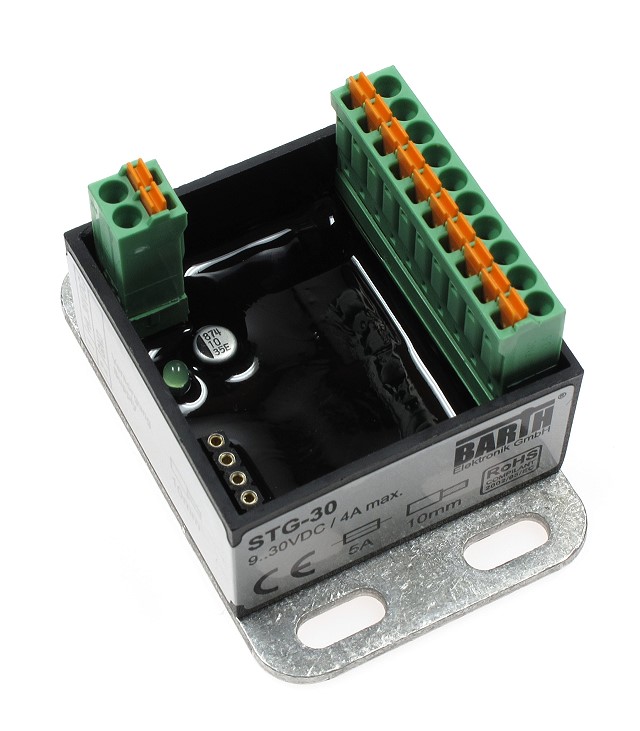

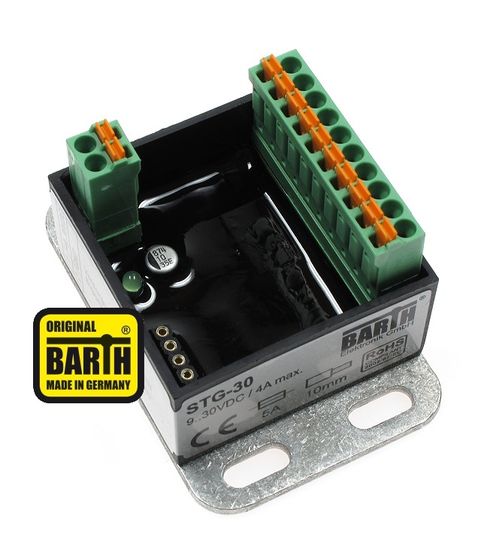

• Kleinsteuerung STG-30 Mini-SPS
• Steckbare Federzugklemme 2-polig
• Steckbare Federzugklemme 10-polig
• Ausführliche Anleitung
