Universelle Kleinsteuerung mit 4 digitalen/analogen Eingängen und 2 Ausgängen

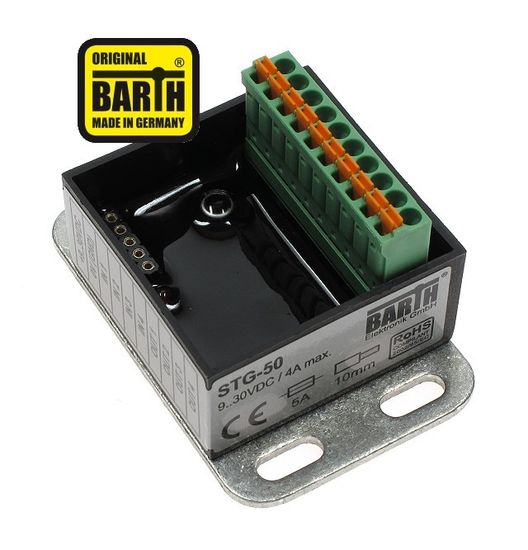

Die Miniatur-Kleinsteuerung STG-50 ist speziell für 12V- und 24V-Bordspannungssysteme entwickelt worden.
Sie verfügt über vier Eingänge, die digital oder analog im Bereich von 0..30VDC (bis 1kHz) genutzt werden können. Die vier kurzschlussfesten Ausgänge können Lasten bis 1,5A (zusammen max. 4A) direkt schalten.
Für höhere Lasten können externe Relais eingesetzt werden. Eine Schutzbeschaltung ist nicht notwendig, da die Ausgänge der Kleinsteuerung induktive, kapazitive und ohmsche Lasten schalten können.
Die Kleinsteuerung wird von BARTH nach Kundenwunsch innerhalb von 48 Stunden programmiert. Für den Anwender sind daher keine Programmierkenntnisse erforderlich.
Es können sämtliche logische Verknüpfungen zwischen Ein- und Ausgängen realisiert werden. Des Weiteren können Abfragen, Verzögerungen und Timer mit einer Auflösung von 1ms programmiert werden.
Die Analogeingänge verfügen über eine Auflösung von 30mV und können z.B. zur Grenz- oder Mittelwertberechnung genutzt werden. Alle Ein- und Ausgänge sind gegen Spannungsspitzen und Entladungen (ESD) geschützt. Daher eignet sich die Kleinsteuerung ideal für industrielle, automobile und maritime Anwendungen.

Großabnehmern bieten wir eine komplette Entwicklungsumgebung mit BASIC-Compiler an, um eigene Programme zu erstellen oder anzupassen.

• Messen, Steuern, Regeln mit einer Einheit
• Betriebsspannung 9..30 VDC
• Extrem geringe Abmessungen
• 4 Analog-/Digitaleingänge
• 4 kurzschlussfeste Ausgänge je 1,5A
• Für induktive, kapazitive und ohmsche Lasten
• Geschützte Ein- und Ausgänge
• Mikrocontrollergesteuert
• Flexibel programmierbar
• Keine Programmierkenntnisse erforderlich
• ESD- und EMV-stabil
• Anschluss über Federklemme bis 1,5 mm²
• Vibrationsfest vergossen
• Großer Temperaturbereich -25..+60°C
• Gehäuse mit Halteplatte
• Abmessungen (LxBxH): 40 × 40 × 22 mm
