Intelligente Kleinsteuerung mit 10A-PWM

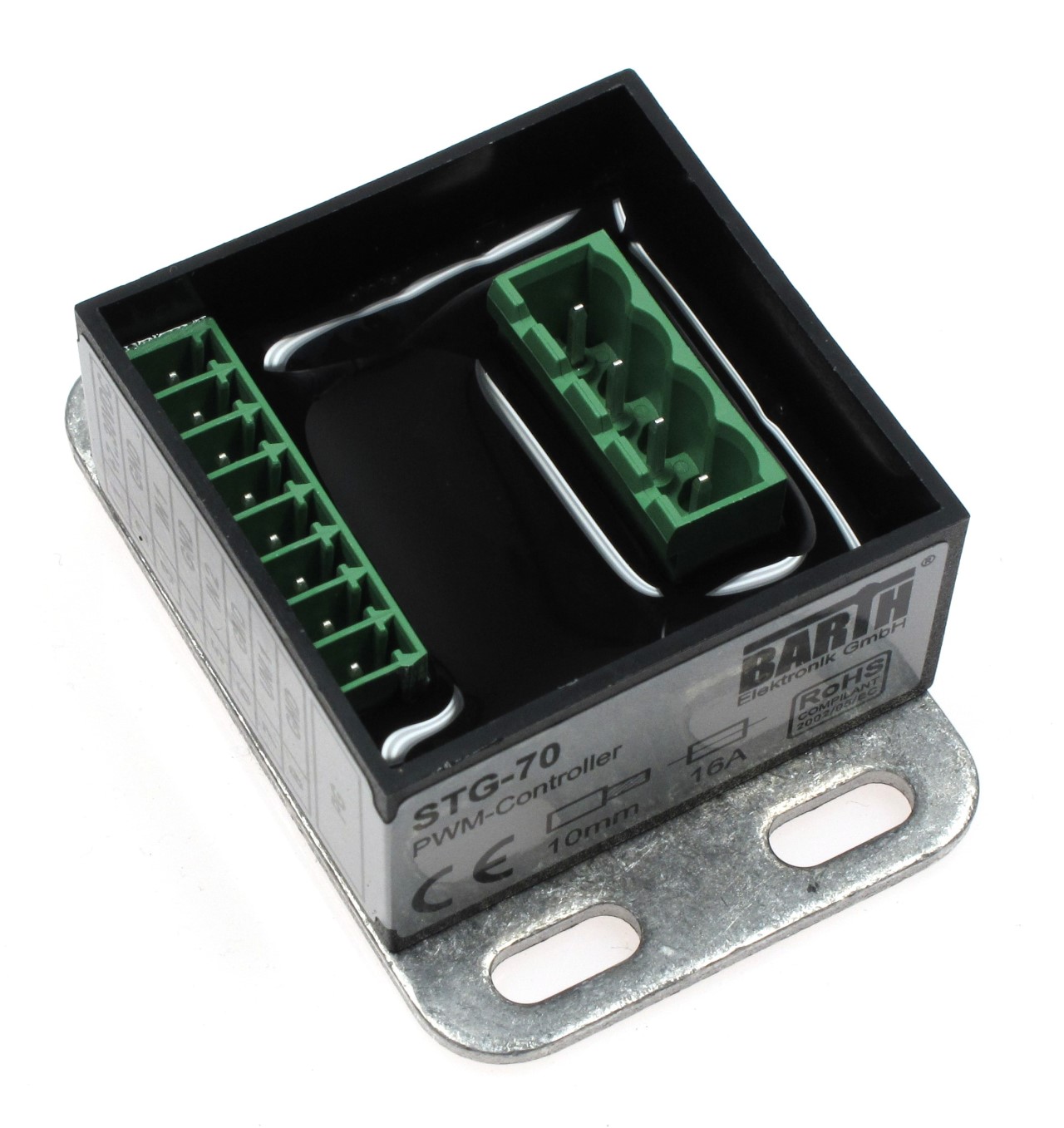

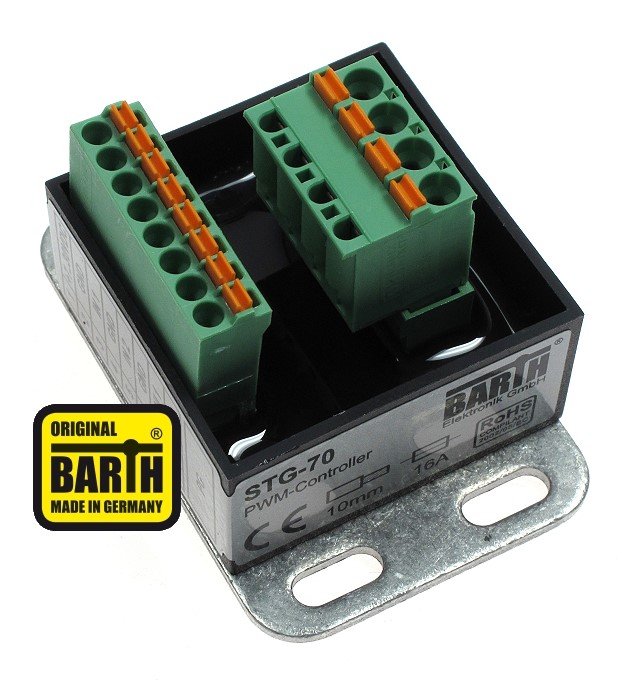

Die STG-70 beinhaltet eine vollständige und frei programmierbare Mini-SPS mit einem integrierten Hochleistungsausgang zum Ansteuern von DC-Lasten bis 10A.
Als Schnittstellen stehen zwei Analog-/Digitaleingänge (0..30V) und ein universeller Port zur Verfügung, der per Software als serielle RS-232-Schnittstelle konfiguriert werden kann. Somit besteht die komfortable Vernetzungsmöglichkeit mit anderen BARTH Mini-SPS.
Im internen Flash-Speicher des leistungsfähigen 16MHz-Controllers können Fehlerwerte und Parameter abgelegt werden, die über die optionale Software “STG-connect” via USB oder RS-232 ausgelesen werden können.
Der Leistungsausgang ist in der Lage DC-Lasten im PWM-Modus zwischen 50Hz und 10kHz von 0..100% mit Drehrichtungswechsel ansteuern. Weiterhin verfügt die Mini-SPS über einen internen Thermosensor sowie eine Betriebsspannungsüberwachung.

Merkmale

• Frei programmierbare Mini-SPS
• Hochleistungsausgang für DC-Lasten bis 10 A
• Hochstromfähig bis 100 A (Spitze)
• Betriebsspannung 7..16 VDC
• Für ohmsche und induktive Lasten
• Sehr einfache Realisierung von Motorsteuerungen
• PWM-Ansteuerung im Bereich 0..100%
• 2 frei programmierbare Eingänge
• 1 frei programmierbarer I/O-Port
• Betriebsspannungsüberwachung
• Temperaturüberwachung
• Programmierbare Status-LED
• PC-Anschluss und Diagnose mit “STG-connect”
• Komfortabler Anschluss über Federklemmen
• Vibrationsfest und wasserdicht vergossen
• Großer Temperaturbereich -25..+60°C
• Universelle Alu-Montageplatte
• Abmessungen (LxBxH): 40 × 40 × 22 mm

Anwendungen

• Hochleistungs-Motorsteuerungen
• Steuerungen mit Drehrichtungswechsel
• Dimmer (LED und Glühlampen)
• Leistungssteuerung von Heizelementen

Lieferumfang

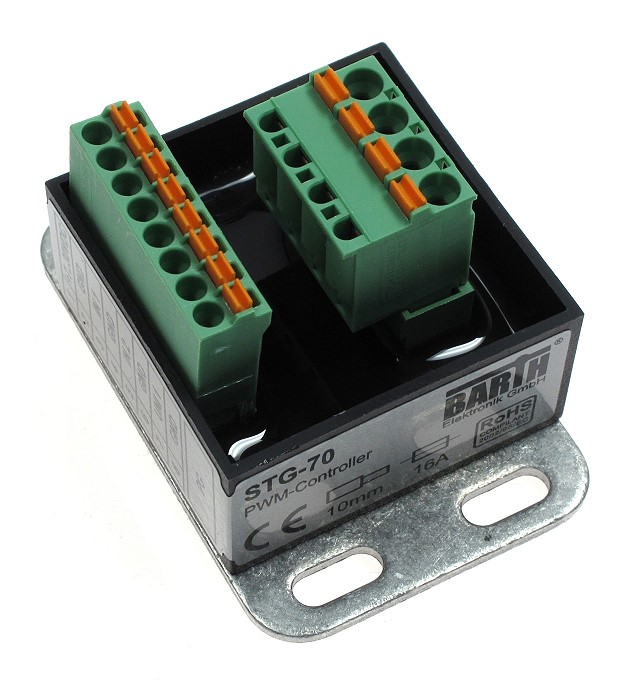

• Mini-SPS STG-70
• Steckbare Federzugklemmen
• Ausführliche Anleitung
