Pumpensteuerung - Niveau-Steuerung mit Elektroden-Sensor LS-300
Artikel-Nr. 0860-0300
Elektroden - Pumpensteuerung / Niveausteuerung
Intelligente Pumpensteuerung gegen überflutete Keller
Durch heftige Regenfälle kann es passieren, dass im Keller das Abwasser aus dem Schacht hoch drückt. Dann stehen nicht nur die Kellerräume unter Wasser, sondern auch die gelagerten Gegenstände können Schaden nehmen, bzw. unbrauchbar werden. Einmal abgesehen vom Modergeruch, der durch Feuchtigkeit im Keller entstehen kann.
Im Normalfall sorgt ein Rückschlagventil dafür, dass dies nicht passiert, doch in alten Häusern ist es oft defekt. Dann hilft nur der Einsatz von Schachtpumpen. Diese müssen jedoch in der Regel von Hand ein und ausgeschaltet werden. Nur was macht man, wenn man dann gerade nicht zu Hause ist?

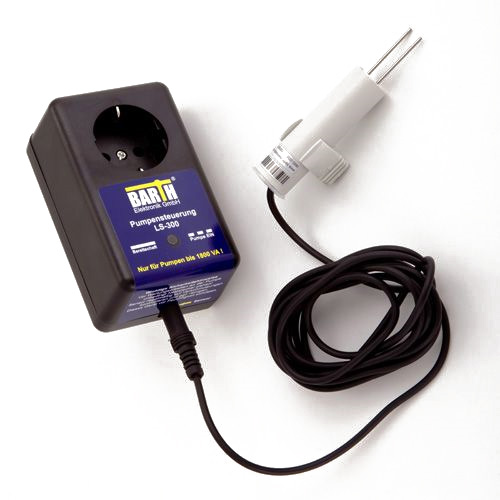

Die Pumpensteuerung LS-300 eignet sich hervorragend zum Schalten von 230V-Tauchpumpen bis 8A / 1,8 kW. Das Schalten per Pumpe erfolgt über den migelieferten Sensor, welcher die Leitfähigkeit des Wassers ausnutzt.
Um ein permanentes Ein-/Aus-Schalten zu vermeiden, läuft die Pumpe kurzzeitig nach, sofern sich die Elektroden nicht weiter im Wasser befinden.
Die Steuerung ist selbstlernend und passt ihre Nachlaufzeit der Zuflussmenge des Wassers an. Dadurch kann die Niveau-Steuerung ohne Anpassungs- oder Einstellungsarbeiten eingesetzt werden.

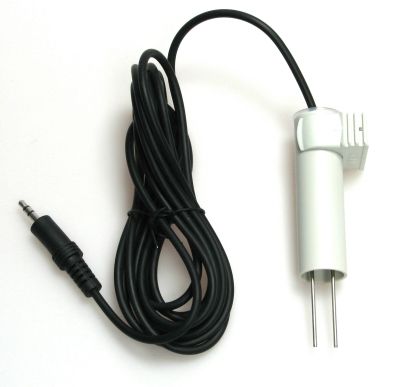

Der mitgelieferte, verschleißfreie Edelstahlsensor ermöglicht durch seine Konstruktion eine flache Absaugung von Wasser, wie z.B. in Kellerräumen ohne Sammelschacht.

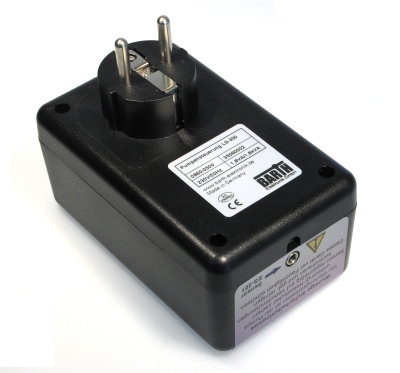

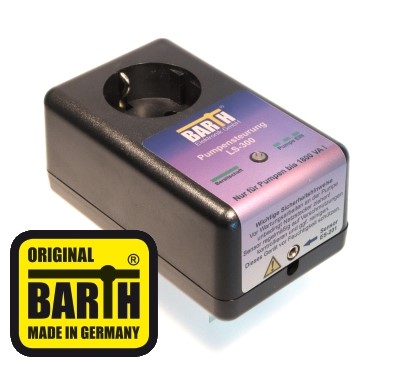

- Kompaktes Steckergehäuse
- Selbstlernende intelligente Steuerung
- Automatische Anpassung der Nachlaufzeit
- Keine Anpassungen oder Einstellungen erforderlich
- Eine Status-LED für alle Betriebszustände (Bereitschaft, Betrieb)
- Unempfindlicher Edelstahlsensor mit nur zwei Elektroden
- Sensor mit Wandhalter
- Optional auch als Befüllungssteuerung erhältlich
Technische Daten
Ein-/Ausgangsspannung 230 V, 50 Hz
Schaltleistung max. 1800 VA
Nachlaufzeit 2 - 15 sek. (selbstlernend) - eine feste Nachlaufzeit ist optional als Zubehör erhältlich.
Sensorkleinspannung 14 V, 50 Hz
Anzeige Bereitschaft LED grün Dauerlicht
Anzeige Pumpe EIN LED grün blinkend
Abmessung Steuerung 69 × 113 × 54 mm (ohne Stecker)
Abmessung Sensor (Ø x L) 20 × 70 mm
Kabellänge Sensor 2,5 m
Anschluss Sensor Klinkenstecker
|
|
|
Sie können Ihre Auswahl mit folgenden Produkten erweitern
| Verlängerungskabel 5m Stecker-Kupplung 3,5mm | 12,90 EUR * | mitbestellen | |
| Mikrocontroller MCP-3 Befüllungsfunktion LS-300 | 19,90 EUR * | mitbestellen | |
| Verlängerungskabel 3m Stecker-Kupplung 3,5mm | 8,90 EUR * | mitbestellen | |
| Niveausensor ES-201 für LS-300 | 24,90 EUR * | mitbestellen | |
| Mikrocontroller MCP-16 für LS-300 Nachlaufzeit fix + Programmierung | 39,90 EUR * | mitbestellen |
[+] Frage an den Kunden-Support stellen
Für welche Flüssigkeiten ist der Füllstandsensor geeignet?
Der Sensor ist auf haushaltsübliches Leitungswasser ausgerichtet, es kommen also wäßrige Lösungen oder auch Salzwassergemische in Frage. Für den Einsatz im Labor ist er nur bedingt geeignet, da z.B. destilliertes Wasser oder etwa hochkonzentrierte Säuren einen zu geringen Leitwert aufweisen können.
Wie verunreinigt darf die Flüssigkeit sein?
Verunreinigungen durch z.B. Lebensmittelreste, Fäkalien oder Sand beeinträchtigen die Funktion des Sensors nicht. Langfristig ist es empfohlen, den Sensor darufhin zu überprüfen ob sich Ablagerungen gebildet haben, die die Elektroden vollständig umschließen. Diese sind dann mit einem feuchten Tuch zu entfernen. Wichtiger ist in diesem Falle die Eignung der Pumpe für die Flüssigkeit, da diese sonst trotz einwandfrei funktionierender Steuerung ausfallen könnte.
Wie und wie weit darf ich den Sensor verlegen?
Leitung und Sensor dürfen nicht von Flüssigkeit bedeckt werden, langfristig bestünde die Gefahr, dass Flüssigkeit eindringe und die Elektronik beschädige. Des weiteren ist auf die eingeschränkte elektromagnetische Verträglichkeit zu achten, so dass die Leitung beispielsweise nicht direkt nahe Elektromagneten oder Starkstromleitungen verlegt werden sollte. Falls das Abmaß der mitgelieferten 2,5m langen Zuleitung zu gering ist besteht die Möglichkeit, Sensoren mit den Leitungslängen 3m bzw. 5m nach zu bestellen.
Wo kann ich die Steuerungseinheit anbringen?
Es ist dringend empfohlen eine Steckdose zu wählen, die fest mit dem Untergrund verankert ist und sich nicht in einem Feuchtraum befindet. Zur leichten Funktionsüberwachung ist es ratsam, diese an einem leicht zugänglichen und einsehbaren Ort zu installieren.
Warum leuchtet die LED nicht und es tut sich nichts?
Wenn die Kontrollleuchte kein Signal abgibt ist die Steuerung stromlos. Dies ist der Fall wenn an der Steckdose kein Strom anliegt z.B. durch eine ausgelöste Sicherung oder defekte Stromleitung oder aber die Steuerungseinheit ist defekt und muss überprüft oder ausgetauscht werden.
Warum brennt die LED permanent?
In diesem Fall bekommt die Steuerung nicht das Signal für die Inbetriebnahme der Pumpe. Erwünscht ist dieser Status nur wenn die Elektroden nicht in die Flüssigkeit eingetaucht sind. Jedoch kann dieser Effekt auch hervorgerufen werden wenn der Sensor stark verunreinigt oder defekt ist, ein Kabelbruch in der Sensorleitung vorliegt, der Stecker der Leitung nicht richtig eingesteckt oder die Steuerungseinheit defekt ist.
Warum blinkt die LED durchgehend?
Das Signal für „Abpumpen“ liegt normalerweise nur dann an, wenn der Stromkreis des Sensors geschlossen ist weil die Flüssigkeit die Elektroden benetzt. Ist dies nicht der Fall könnte dieser Prüfstromkreis durch eingedrungene Flüssigkeit, einen defekten Sensor, eine beschädigte Leitung oder leitfähige Ablagerungen zwischen den Elektroden geschlossen worden sein. Darüber hinaus könnte eine defekte Steuerungseinheit diese Fehlfunktion hervorrufen.
Ich möchte gerne ein feste Nachlaufzeit der Pumpe festlegen, wie geht das?
Teilen Sie uns die gewünschte Nachlaufzeit mit. Diese können wir vorab individuell programmieren.
